شیر انبساط چیست؟ معرفی کامل Expansion Valve، انواع، عملکرد و عیبیابی
شیر انبساط چیست؟ معرفی کامل، انواع، عملکرد و عیبیابی Expansion Valve
شیر انبساط یکی از مهمترین و حساسترین قطعات در سیستمهای تبرید و تهویه مطبوع است که نقش مستقیمی در عملکرد صحیح یخچال، فریزر، سردخانه و سیستمهای برودتی صنعتی دارد. اگر شیر انبساط بهدرستی انتخاب، تنظیم یا نگهداری نشود، کل چرخه تبرید با مشکل مواجه میشود و بازده سیستم بهشدت کاهش پیدا میکند. در این مقاله بهصورت کامل و کاربردی بررسی میکنیم که شیر انبساط چیست، چگونه کار میکند، چه انواعی دارد و علائم خرابی آن چیست.
شیر انبساط چیست؟
شیر انبساط (Expansion Valve) قطعهای است که وظیفه کنترل مقدار مبرد ورودی به اواپراتور را بر عهده دارد. این قطعه با کاهش فشار مبرد مایع، شرایط لازم برای تبخیر آن را فراهم میکند. در واقع شیر انبساط مرز بین بخش پرفشار و کمفشار سیکل تبرید محسوب میشود و بدون آن، فرآیند سرمایش بهدرستی انجام نخواهد شد.
وظیفه شیر انبساط در سیکل تبرید
در سیکل تبرید، مبرد پس از خروج از کندانسور به صورت مایع پرفشار وارد شیر انبساط میشود. شیر انبساط با کاهش ناگهانی فشار، باعث میشود مبرد آماده تبخیر در اواپراتور شود. این تبخیر منجر به جذب گرما از محیط داخلی یخچال یا سردخانه شده و فرآیند سرمایش کامل میشود. به زبان ساده، شیر انبساط میزان سرما را مدیریت میکند.

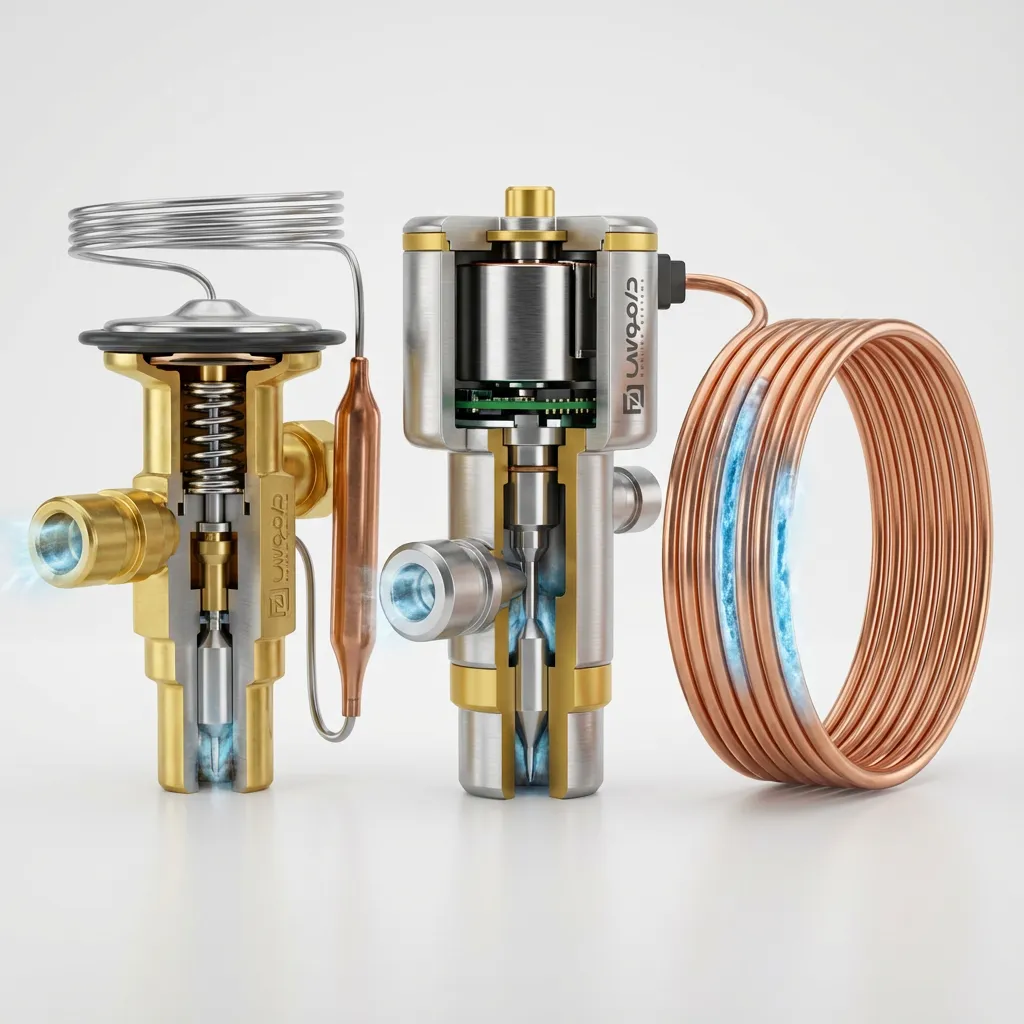

انواع شیر انبساط

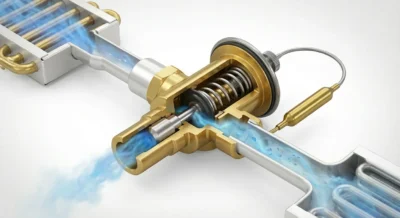

1. شیر انبساط ترموستاتیکی (TXV)
شیر انبساط ترموستاتیکی رایجترین نوع شیر در سیستمهای تبرید و تهویه مطبوع است. این شیر با استفاده از یک حسگر حرارتی (Bulb Sensor) که روی خروجی اواپراتور نصب میشود، میزان مبرد ورودی به اواپراتور را متناسب با بار حرارتی سیستم تنظیم میکند. اگر بار حرارتی افزایش یابد، شیر بیشتر باز میشود تا مبرد بیشتری وارد اواپراتور شود و سرمایش کافی تامین شود. اگر بار کم شود، شیر بستهتر میشود تا از یخزدگی جلوگیری کند.
کاربرد:
یخچال فروشگاهی و صنعتی
سردخانهها
سیستمهای تهویه مطبوع مرکزی
مزایا:
دقت بالا در کنترل جریان مبرد
جلوگیری از یخزدگی اواپراتور
بهینهسازی مصرف انرژی
معایب:
نیاز به تنظیم اولیه توسط تکنسین
قیمت بالاتر نسبت به لوله مویی
2. شیر انبساط الکترونیکی
شیر انبساط الکترونیکی با سنسورها و کنترلرهای دیجیتال کار میکند و جریان مبرد را بهصورت دقیق و لحظهای تنظیم میکند. این شیر با سیستمهای هوشمند تبرید و کنترل بار برودتی هماهنگ است. سنسورها دما، فشار و جریان مبرد را اندازهگیری میکنند و فرمان باز یا بسته شدن شیر توسط برد الکترونیکی صادر میشود.
کاربرد:
سیستمهای پیشرفته HVAC و VRF
یخچالهای کممصرف و صنعتی
سیستمهای نیازمند کنترل دقیق دما و انرژی
مزایا:
دقت بسیار بالا در کنترل جریان مبرد
کاهش مصرف انرژی تا 20–30٪ نسبت به شیرهای ترموستاتیکی
مناسب سیستمهای دیجیتال و اتوماسیون
معایب:
قیمت بالا
نیاز به برق و کنترلر الکترونیکی
تعمیر و نگهداری تخصصی

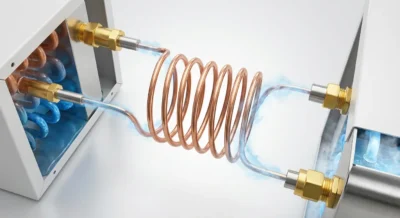

3. لوله مویی (کپیلاری)
لوله مویی یک نوع ساده از شیر انبساط است که بهصورت یک لوله باریک با طول مشخص عمل میکند. فشار مبرد در ورود به لوله کاهش یافته و مبرد به اواپراتور میرسد. این روش کاملاً غیرقابل تنظیم است و جریان مبرد به صورت ثابت از لوله عبور میکند.
کاربرد:
یخچالهای خانگی و کوچک
سیستمهای تبرید ساده و کمهزینه
دستگاههای با بار برودتی ثابت
مزایا:
ساختار ساده و ارزان
بدون نیاز به تنظیمات اولیه
نگهداری آسان
معایب:
عدم امکان تنظیم جریان مبرد
عدم کارایی در شرایط بار متغیر
احتمال یخزدگی اواپراتور در شرایط غیر استاندارد
نحوه عملکرد شیر انبساط
عملکرد شیر انبساط بهگونهای است که متناسب با بار برودتی سیستم، مقدار مشخصی مبرد را وارد اواپراتور میکند. در شیرهای ترموستاتیکی، حسگر حرارتی تغییرات دما را تشخیص داده و دریچه شیر را باز یا بسته میکند. این فرآیند باعث میشود سیستم همیشه در شرایط بهینه کار کند و از یخزدگی یا کمبود سرما جلوگیری شود.
علائم خرابی شیر انبساط
خرابی شیر انبساط میتواند مشکلات متعددی ایجاد کند. از مهمترین علائم آن میتوان به موارد زیر اشاره کرد:
سرمای بیش از حد یا سرمای ناکافی
یخزدگی اواپراتور
افزایش مصرف برق
صدای غیرعادی در سیستم
کاهش راندمان یخچال یا فریزر
در صورت مشاهده این نشانهها، بررسی شیر انبساط ضروری است.
عیبیابی شیر انبساط
برای عیبیابی شیر انبساط ابتدا باید فشار سیستم و دمای اواپراتور بررسی شود. در بسیاری از موارد، گرفتگی، تنظیم نادرست یا خرابی سنسور حرارتی عامل اصلی مشکل است. تمیزکاری، تنظیم مجدد یا در صورت نیاز تعویض شیر انبساط میتواند عملکرد سیستم را به حالت استاندارد بازگرداند.
جمعبندی
شیر انبساط قلب کنترلکننده سیستم تبرید است و انتخاب صحیح آن تأثیر مستقیمی بر مصرف انرژی، طول عمر تجهیزات و کیفیت سرمایش دارد. شناخت انواع شیر انبساط، نحوه عملکرد و علائم خرابی به شما کمک میکند تا از هزینههای اضافی تعمیر و کاهش راندمان جلوگیری کنید. اگر در حوزه یخچالهای فروشگاهی یا سردخانههای صنعتی فعالیت دارید، توجه ویژه به این قطعه یک ضرورت حرفهای است.
❓ سوالات متداول درباره شیر انبساط (FAQ)
1. شیر انبساط چیست و چه وظیفهای دارد؟
شیر انبساط قطعهای در سیستم تبرید است که با کاهش فشار مبرد، مقدار دقیق آن را به اواپراتور هدایت میکند تا فرآیند سرمایش بهدرستی انجام شود.
2. شیر انبساط در کجای سیستم تبرید قرار میگیرد؟
شیر انبساط بین کندانسور و اواپراتور نصب میشود و مرز بین بخش پرفشار و کمفشار سیکل تبرید محسوب میشود.
3. انواع شیر انبساط کداماند؟
رایجترین انواع شیر انبساط شامل شیر انبساط ترموستاتیکی (TXV)، شیر انبساط الکترونیکی و لوله مویی (کپیلاری) هستند.
4. علائم خرابی شیر انبساط چیست؟
یخزدگی اواپراتور، سرمای بیش از حد یا ناکافی، افزایش مصرف برق و کاهش راندمان سیستم از مهمترین نشانههای خرابی شیر انبساط هستند.
5. آیا شیر انبساط قابل تنظیم است؟
بله، برخی مدلها مانند شیر انبساط ترموستاتیکی قابلیت تنظیم دارند و باید توسط تکنسین متخصص تنظیم شوند.
6. تفاوت شیر انبساط و لوله مویی چیست؟
شیر انبساط قابلیت کنترل و تنظیم جریان مبرد را دارد، اما لوله مویی یک قطعه ثابت است و تنظیمپذیر نیست.
7. خرابی شیر انبساط چه تأثیری بر یخچال فروشگاهی دارد؟
خرابی شیر انبساط باعث کاهش سرمایش، افزایش مصرف انرژی و در نهایت افت کیفیت نگهداری محصولات میشود.
